EV210-0007G-S2: Kompakter Hochleistungs-Vektor-VFD | 0,75kW, 220V
Warum sollten Sie sich für diesen 0,75kW (1HP) 220V Kompakt-Vektor-VFD entscheiden?
Die Wahl des richtigen Antriebs ist entscheidend. Dieser spezielle 0,75kW (1HP) VFD ist die perfekte Lösung, wenn Ihre Anwendung mehr Leistung als das 0,4kW Modell benötigt, aber dennoch die ultrakompakte EV210 Grundfläche benötigt.
- Mehr Leistung, gleiche kompakte Größe: Dieser Antrieb liefert eine Leistung von 0,75 kW (1 PS) und behält dabei das gleiche 72 mm breite Miniaturgehäuse wie das 0,4 kW-Modell. Er ist das ideale Upgrade für kleine Maschinen, die einen 1-HP-Motor antreiben müssen.
- Präzision für anspruchsvolle Maschinen: Dieser AC-Motor-Drehzahlregler eignet sich nicht nur für einfache Lüfter. Seine Vektorsteuerung ist unerlässlich für Werkzeugmaschinen, Textilaufwickler, oder Verpackungsmaschinen bei denen der Motor eine exakte Drehzahl und ein genaues Drehmoment unter wechselnden Lasten beibehalten muss.
- Leiser, zuverlässiger Betrieb: Die einstellbare Trägerfrequenz sorgt für einen geräuscharmen Betrieb - ein wichtiges Merkmal für Geräte, die in geräuschempfindlichen Umgebungen wie Labors oder kleinen Werkstätten installiert werden.
- Kosteneffiziente Automatisierung: Durch die Integration von PID-, SPS- und RS-485-Kommunikation kann dieser kompakte Vektor-VFD Ihr Systemdesign vereinfachen, was den Bedarf an externen Steuerungen eliminiert und die Gesamtkosten und Komplexität des Systems reduziert.
Typische Anwendungsbereiche
Textilmaschinen
Ein perfekter Textilmaschinen-VFD für kleine Spulmaschinen, Spinnmaschinen und Strickmaschinen, die eine präzise Synchronisierung von Spannung und Geschwindigkeit erfordern.
Werkzeugmaschinen
Bietet die präzise sensorlose Vektorsteuerung, die für kleine Werkzeugmaschinen, Schleifmaschinen und Drehbänke benötigt wird, die ein stabiles Drehmoment von einem 1-HP-Motor benötigen.

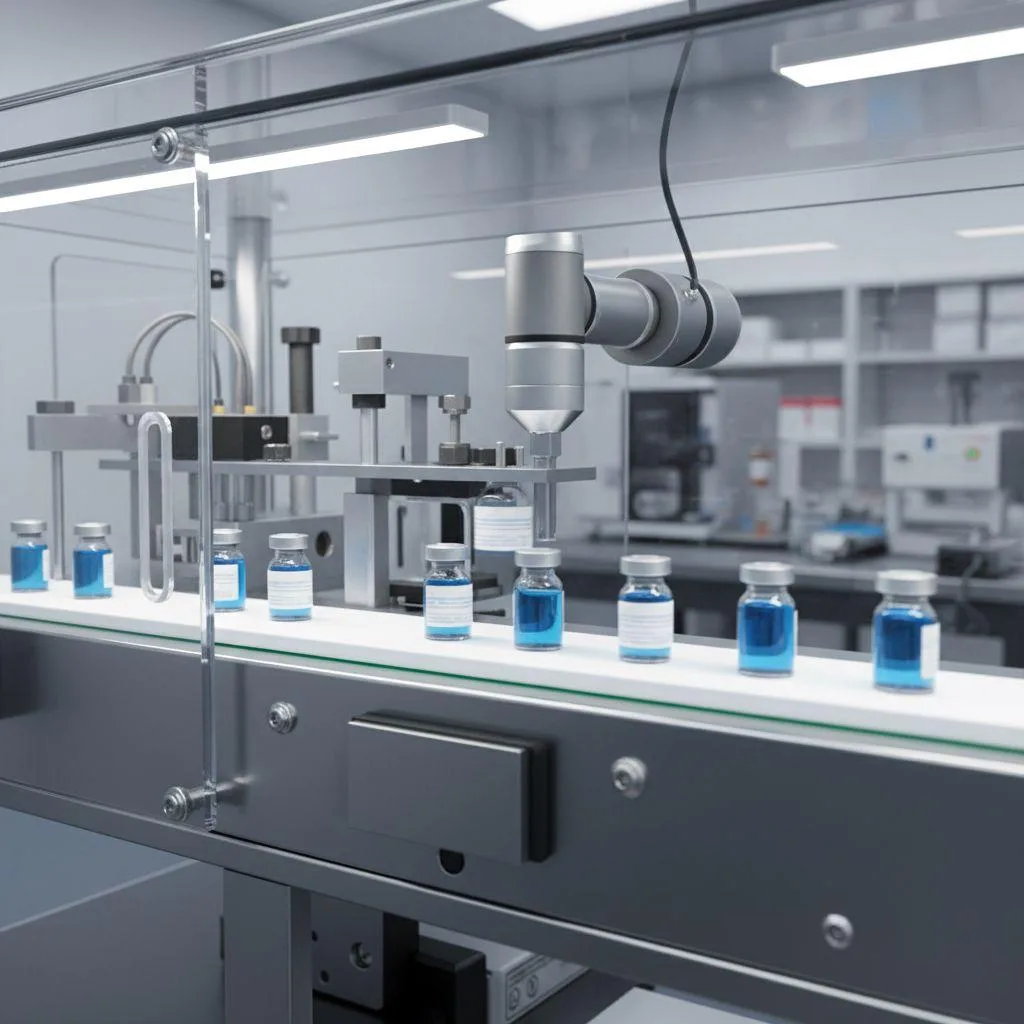

Verpackungsmaschinen
Ein hervorragender VFD für kompakte Etikettier-, Füll- und Verpackungsmaschinen, bei denen seine geringe Größe und reaktionsschnelle Steuerung für einen schnellen und präzisen Betrieb entscheidend sind.
Merkmale der Kontrolle
Kontrollmodus | Leistungsstarke Stromvektorregelung, sensorlose Vektorregelung (SVC), V/F-Regelung |
|---|---|
Höchste Frequenz | Vektorsteuerung: 0~500Hz; V/F-Steuerung: 0~500Hz |
Trägerfrequenz | 0.5KHz ~ 16.0KHz (einstellbar, für geräuscharmen Betrieb) |
Verfolgung der Geschwindigkeit | Merkmale “Geschwindigkeitsnachführung Geschwindigkeitsneustartfunktion” |
Gleichstrombremsung | Startfrequenz: 0.00 ~ Max Freq; Bremszeit: 0.0 ~ 100.0s |
Beschleunigungs-/Abbremszeit | 0,0s ~ 6500,0s |
E/A-Spezifikationen
Analoger Eingang | 1 Kanal (0~10V / 0~20mA) |
|---|---|
Analoger Ausgang | 1 Kanal (0~10V / 0~20mA) |
Digitaler Ausgang | 1 programmierbarer Relaisausgang (TA, TC) |
Kommunikation | Standard RS-485 (Modbus) |
Betriebsumgebung
Aufstellungsort | In Innenräumen, kein direktes Sonnenlicht, kein Staub, keine korrosiven Gase usw. |
|---|---|
Höhenlage | Weniger als 1000 Meter |
Temperatur in der Umgebung | -10°C bis +40°C |
Luftfeuchtigkeit | <95%RH, keine Kondensation |
Strukturelle Abmessungen
Abmessungen (B x T x H) | 72 x 105 x 146 mm |
|---|---|
Einbaumaße (A x B) | 63,0 x 136,5 mm |
Einbauloch | φ2.3 |
Qualitätssicherung
Dieses Produkt wird von Nanjing Oulu Electric Corp. entwickelt und hergestellt. Als nationales Hightech-Unternehmen mit den Schwerpunkten Industrieautomation und neue Energien verfügen wir über ein erfahrenes Forschungs- und Entwicklungsteam und fortschrittliche Produktionsanlagen, um unseren Kunden weltweit hochwertige und zuverlässige Produkte und Lösungen zu bieten.
Häufig gestellte Fragen (FAQ)
1. Was ist der Unterschied zwischen dem 0,75 kW EV210 und dem 0,75 kW EV200 VFD?
Der Hauptunterschied liegt in der Steuerungsmethode. Der EV200 ist ein “kleiner Wechselrichter”, der für einfache Drehzahlregelung. Der EV210 ist ein “Hochleistungs-Miniatur-Wechselrichter”, der eine fortschrittliche Stromvektorsteuerung integriert. Wählen Sie den EV200 für einfache Anwendungen wie kleine Lüfter. Wählen Sie den EV210 für Anwendungen, die eine präzise Drehzahl, ein hohes Anlaufdrehmoment oder eine stabile Regelung unter Last erfordern, wie z. B. Werkzeugmaschinen oder Verpackungsmaschinen.
2. Warum ist der Nenneingangsstrom (8,2A) so viel höher als der Ausgangsstrom (4,0A)?
Dies ist normal für einen einphasigen VFD. Der Frequenzumrichter entnimmt einer einzelnen Wechselstromphase Strom (8,2A Eingangsstrom) und verwendet diesen, um einen symmetrischen dreiphasigen Ausgang (mit 4,0A pro Phase) für den Motor zu erzeugen. Dimensionieren Sie die eingangsseitige Verdrahtung und die Unterbrecher immer für die 8,2A Eingangsleistung.
3. Benötigt dieser 0,75 kW VFD einen externen Bremswiderstand?
Das hängt von Ihrer Anwendung ab. Wenn Sie eine Last mit hoher Trägheit schnell stoppen müssen, benötigen Sie einen solchen Widerstand. Die empfohlene Spezifikation für das EV210-0007G-S2 ist ein 80W, 150Ω-Widerstand. Dieser wird an die Klemmen P+ und PB angeschlossen. Für leichte Anwendungen kann die Gleichstrombremsung (Parameter P6-11) ausreichend sein.
4. Kann ich den integrierten PID zur Steuerung einer 1-HP-Wasserpumpe verwenden?
Ja, der eingebaute PID-Regler ist dafür perfekt geeignet. Sie können einen 0-10V oder 0-20mA Drucksensor an den Analogeingang (AI) anschließen und einen Zieldruck einstellen. Der VFD passt die Pumpendrehzahl automatisch an, um diesen Druck aufrechtzuerhalten, was ebenfalls sehr energieeffizient ist.
Schnellstart-Anleitung (How-To)
Warnung: Die folgenden Schritte sind nur eine grundlegende Anleitung. Alle elektrischen Arbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie vor der Verdrahtung sicher, dass die Hauptstromversorgung vollständig unterbrochen ist, und warten Sie mindestens 10 Minuten, damit sich die internen Kondensatoren des VFD vollständig entladen können.
Schritt 1: Installation
Montieren Sie den VFD vertikal auf einer stabilen, nicht brennbaren Oberfläche (z. B. einer Metallrückwand) oder einer DIN-Schiene in einem gut belüfteten Schrank. Achten Sie auf ausreichenden Freiraum für den Luftstrom. Die kompakte Breite von 72 mm ermöglicht eine dichte, nebeneinander liegende Installation.
Schritt 2: Verdrahtung des Hauptstromkreises
- Schließen Sie Ihre einphasigen 220-V-Wechselstromleitungen an die Eingangsklemmen S/L1 und T/L2 des Wechselrichters an.
- Schließen Sie die drei Drähte Ihres 0,75 kW (1 PS) Drehstrom-Asynchronmotors an die Ausgangsklemmen U, V und W des Wechselrichters an.
- Schließen Sie das Erdungskabel sicher an den PE-Anschluss (Schutzerde) des Wechselrichters an.
Schritt 3: Verdrahtung des Steuerkreises (für einfachen 2-Draht-Start/Stopp)
- Schließen Sie ein Ende eines externen Schalters (oder einer Taste) an die digitale Eingangsklemme X1 an.
- Verbinden Sie das andere Ende des Schalters mit dem gemeinsamen Anschluss COM.
Schritt 4: Einstellung und Konfiguration der Motorparameter
- Stellen Sie beim ersten Einschalten die VFD-Parameter so ein, dass sie mit dem Typenschild Ihres Motors übereinstimmen:
- P1-01 (Motornennleistung) auf 0,75 (kW) einstellen.
- P1-02 (Motornennspannung) auf 220 (V) einstellen.
- Stellen Sie P1-03 (Motornennstrom) entsprechend dem Typenschild Ihres Motors ein.
- P1-04 (Motornennfrequenz) einstellen (z. B. 50 oder 60 Hz).
- P1-05 (Motornenndrehzahl) einstellen (z. B. 1440, 2800 usw.).
- Um den 2-Draht-Start/Stopp ab Schritt 3 zu aktivieren:
- Setzen Sie P0-02 (Befehlsquelle) auf “1” (Terminal-Befehlskanal).
- Setzen Sie P4-00 (X1 Funktionsauswahl) auf “1” (Vorwärtslauf).
- Für eine optimale Vektorsteuerung führen Sie eine Motor-Autotune durch (Einstellung P1-37, siehe Handbuch für Details).
Schritt 5: Testlauf
Schalten Sie nach der Überprüfung aller Kabel und Einstellungen die Hauptstromversorgung ein. Schließen Sie den externen Schalter, der zwischen X1 und COM angeschlossen ist. Der Motor sollte starten und in Vorwärtsrichtung laufen. Öffnen Sie den Schalter, und der Motor verlangsamt sich und bleibt stehen.
Hauptmerkmale und Vorteile
- Fortschrittliche Vektorregelung in einem Miniaturgehäuse: Dieser Antrieb integriert einen leistungsstarken Stromvektorumrichter in einem kompakten Gehäuse. Er bietet hervorragende Drehmomenteigenschaften (150% bei 0,25 Hz) und eine präzise Drehzahlregelung (SVC), die der Standard-U/f-Regelung weit überlegen ist.
- Ultrakompaktes, platzsparendes Design: Mit einer Breite von nur 72 mm und einer Tiefe von 105 mm ist dieser Miniatur-Vektor-VFD für die Montage auf DIN-Schienen in überfüllten Schaltschränken konzipiert und spart so wichtigen Installationsplatz.
- Leise und stabile Leistung: Der VFD wurde für einen geräuscharmen Betrieb entwickelt und verfügt über eine einstellbare Trägerfrequenz (0,5KHz ~ 16,0KHz), um hochfrequente Motorgeräusche zu minimieren. Die automatische Spannungsregelung (AVR) gewährleistet eine stabile Leistung auch bei Netzschwankungen.
- Integrierte PID- und PLC-Funktionen: Verfügt über einen integrierten PID-Regler für eine einfache, geschlossene Prozesssteuerung (z. B. Druck-, Durchfluss- oder Spannungssteuerung) und eine Easy PLC-Funktion für einen grundlegenden Mehrsegment-Drehzahlbetrieb.
- Robuster Systemschutz: Bietet umfassende Schutzfunktionen, einschließlich Überstrom, Überspannung, Unterspannung, Überhitzung und Überlast. Enthält eine Neustartfunktion mit Geschwindigkeitsnachführung für eine reibungslose, sichere Wiederherstellung nach einem kurzzeitigen Stromausfall.
- Flexible Systemintegration: Durch die standardmäßig eingebaute RS485-Kommunikation (Modbus-Protokoll) lässt sich dieser 0,75-kW-VFD leicht in größere Automatisierungssysteme integrieren. Flexible E/A umfassen analoge Eingänge (0-10V/0-20mA) und einen programmierbaren Relaisausgang.
