EV510A-0022G-T4: Leistungsstarker dreiphasiger Vektor-VFD | 2,2kW, 380V
Warum sollten Sie sich für diesen 2,2 kW (3HP) 380V Dreiphasen-Vektor-VFD entscheiden?
Die Wahl des richtigen Antriebs ist entscheidend für Leistung und Zuverlässigkeit. Dieser spezielle 2,2 kW (3HP) VFD ist die ideale Lösung, wenn Ihre 3-Phasen-Anwendung mehr als eine einfache Drehzahlregelung erfordert.
- Präzision für 3-Phasen-Systeme: Dieses Modell bietet eine fortschrittliche Vektorsteuerung, die für industrielle Anwendungen unerlässlich ist, die eine stabile Drehzahl bei wechselnden Lasten, ein hohes Anlaufdrehmoment für anspruchsvolle Maschinen und eine insgesamt gleichmäßigere, präzisere Motorleistung in einem 380-V-Netz erfordern.
- Energie- und Kosteneffizienz: Durch die präzise Anpassung der Motordrehzahl an den Bedarf der Anwendung senkt dieser VFD den Energieverbrauch Ihres 2,2-kW-Motors (3HP) erheblich. Die integrierten Funktionen, wie die eingebaute SPS und der PID-Regler, machen externe Steuerungskomponenten überflüssig und sparen so Hardwarekosten.
- Längere Lebensdauer der Geräte: Die Sanftanlauf- und -auslauffunktionen (S-Kurve ACC/DEC) verringern die mechanische Belastung von Motoren, Getrieben und Riemen. Diese allmähliche Beschleunigung minimiert den Verschleiß und verlängert so die Lebensdauer Ihrer gesamten Maschine.
- Vielseitigkeit für komplexe Anwendungen: Mit einer Vielzahl von E/A-Anschlüssen und standardmäßiger Modbus-Kommunikation ist dieser Antrieb für die Integration in intelligente, automatisierte Systeme für Förderanlagen, Pumpen und Spezialmaschinen ausgelegt.
Typische Anwendungsbereiche
Ausrüstung für die Lebensmittelverarbeitung
Zum Antrieb von Mischern, Mühlen und kleinen Verarbeitungsanlagen, die ein gleichmäßiges Drehmoment erfordern.
Industrielle Fördersysteme

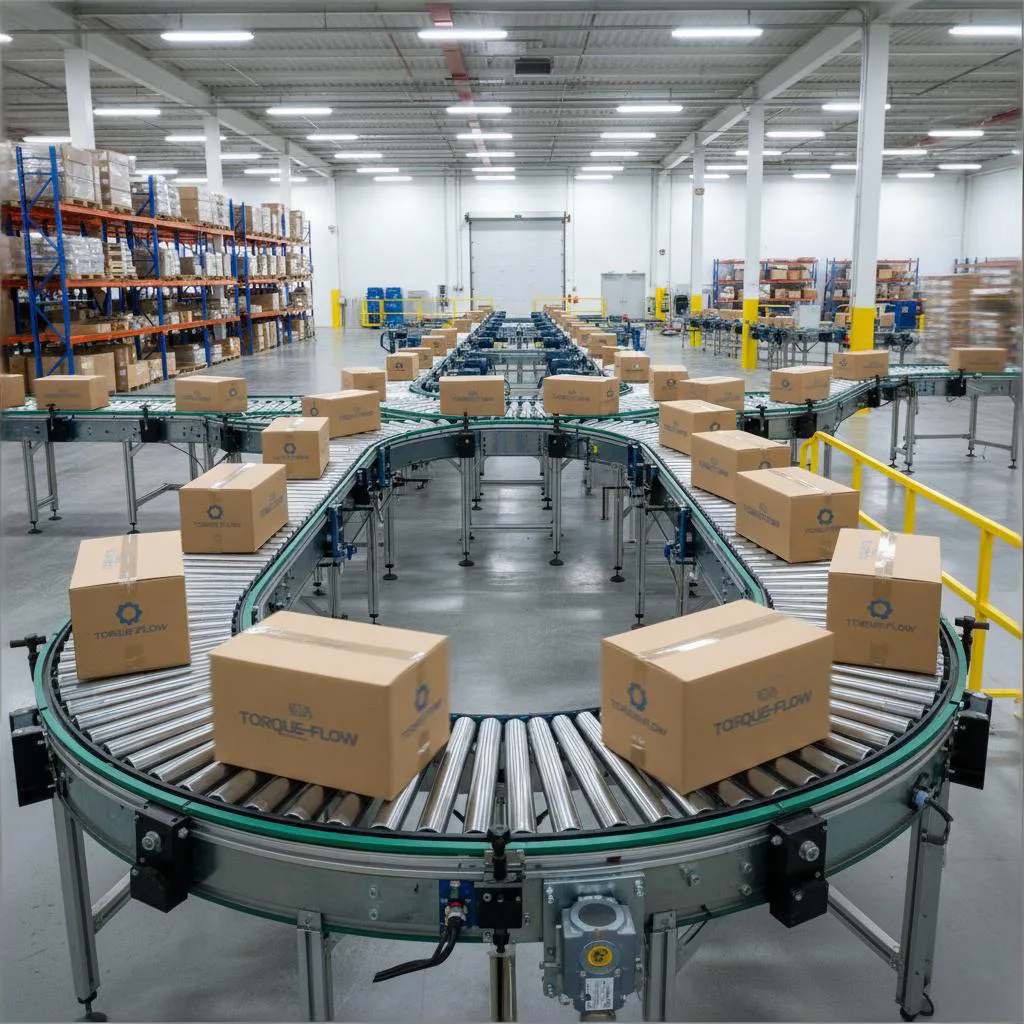

Ein zuverlässiger Förderband-VFD für die Steuerung von Montagelinien, die logistische Sortierung und den leichten Materialtransport.
Pumpen und Ventilatoren
Ideal für industrielle Lüfter-VFD- oder Wasserpumpen-VFD-Anwendungen, die dank integrierter PID-Regelung erhebliche Energieeinsparungen ermöglichen.
Merkmale der Kontrolle
Kontrollmodus | Sensorlose Vektorregelung (SVC), Vektorregelung im geschlossenen Regelkreis (FVC), V/F-Regelung |
|---|---|
Höchste Frequenz | Vektorsteuerung: 0~500Hz; V/F-Steuerung: 0~500Hz |
Startdrehmoment | 0,5Hz / 150% (im SVC-Modus) |
Geschwindigkeitsbereich | 1:100 (SVC) |
Geschwindigkeit Genauigkeit | ±0,5% (SVC) |
Überlastbarkeit | 150% Nennstrom für 60s; 180% Nennstrom für 3s |
E/A-Spezifikationen
Digitaler Eingang | 7 Kanäle, wobei 1 Kanal einen Hochgeschwindigkeitsimpulseingang von bis zu 100 KHz unterstützt |
|---|---|
Analoger Eingang | 2 Kanäle, unterstützt 0~10V Spannung oder 0~20mA Stromeingang |
Digital-/Impulsausgang | 1 Hochgeschwindigkeits-Impulsausgangskanal (0~100kHz) |
Relaiskontakt | 2 Relaisausgangskanäle |
Analoger Ausgang | 2 Kanäle, unterstützt 0~20mA Strom- oder 0~10V Spannungsausgang |
Kommunikation | Standard RS-485 (Modbus), unterstützt CANlink |
Betriebsumgebung
Aufstellungsort | In Innenräumen, kein direktes Sonnenlicht, kein Staub, keine korrosiven Gase usw. |
|---|---|
Höhenlage | Weniger als 1000 Meter |
Temperatur in der Umgebung | -10°C bis +40°C (Leistungsreduzierung für 40~50°C erforderlich) |
Luftfeuchtigkeit | <95%RH, keine Kondensation |
Strukturelle Abmessungen
Abmessungen (B x T x H) | 112 x 118 x 180 mm |
|---|---|
Einbaumaße (A x B) | 101 x 171 mm |
Einbauloch | φ4.6 |
Gewicht | 1,3 kg |
Qualitätssicherung
Dieses Produkt wird von Nanjing Oulu Electric Corp. entwickelt und hergestellt. Als nationales Hightech-Unternehmen mit den Schwerpunkten Industrieautomation und neue Energien verfügen wir über ein erfahrenes Forschungs- und Entwicklungsteam und fortschrittliche Produktionsanlagen, um unseren Kunden weltweit hochwertige und zuverlässige Produkte und Lösungen zu bieten.
Häufig gestellte Fragen (FAQ)
1. Was ist der Unterschied zwischen V/F-Regelung und sensorloser Vektorregelung (SVC)?
Die U/f-Steuerung ist eine grundlegende Methode zur Regelung der Motordrehzahl und eignet sich für einfache Lasten wie Lüfter. Die sensorlose Vektorsteuerung (SVC) ist ein fortschrittlicherer Algorithmus, der eine präzise Steuerung des Motordrehmoments ohne Encoder ermöglicht. Er liefert ein hohes Anlaufdrehmoment bei sehr niedrigen Drehzahlen (150% bei 0,5 Hz) und eine bessere Drehzahlstabilität, was ihn ideal für Maschinen und Förderanlagen macht.
2. Wie wähle ich das richtige VFD-Modell für meinen Motor aus?
Die Auswahl eines VFDs hängt in erster Linie von der Nennleistung, der Spannung und der Anwendung Ihres Motors ab. Beim Modell EV510A-0022G-T4 bedeutet “0022”, dass es für einen 2,2-kW-Motor geeignet ist, “G” steht für Allzwecklast (konstantes Drehmoment) und “T4” für einen dreiphasigen 380-V-Eingang. Stellen Sie immer sicher, dass der Nennstrom des VFD (5,1A) größer oder gleich dem Nennstrom Ihres Motors ist.
3. Was sind die Anforderungen an die Installationsumgebung für den Wechselrichter?
Um einen stabilen Betrieb und eine lange Lebensdauer zu gewährleisten, sollte der Wechselrichter in einem gut belüfteten Raum und vor direkter Sonneneinstrahlung geschützt installiert werden. Die Umgebungstemperatur sollte zwischen -10°C und +40°C liegen, mit einer Luftfeuchtigkeit unter 95%RH und ohne Kondensation. Die Installationshöhe sollte unter 1000 Metern liegen.
4. Was passiert, wenn der Strom kurzzeitig ausfällt?
Diese Umrichterserie verfügt über eine “Instantaneous stop not stop”-Funktion (Ride-Through). Bei einem kurzzeitigen Spannungsabfall im Stromnetz kann der VFD die vom Motor zurückgespeiste Energie nutzen, um den Spannungsverlust zu kompensieren, so dass der Motor für kurze Zeit weiterlaufen kann und Produktionsunterbrechungen vermieden werden.
Schnellstart-Anleitung (How-To)
Warnung: Die folgenden Schritte sind nur eine grundlegende Anleitung. Alle elektrischen Arbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie vor der Verdrahtung sicher, dass die Hauptstromversorgung vollständig unterbrochen ist, und warten Sie mindestens 10 Minuten, damit sich die internen Kondensatoren des VFD vollständig entladen können.
Schritt 1: Installation
Montieren Sie den Wechselrichter senkrecht auf einer stabilen, nicht brennbaren Oberfläche, z. B. auf einer Metallplatte. Stellen Sie sicher, dass um das Gerät herum ausreichend Platz für eine gute Belüftung und Wärmeabfuhr vorhanden ist.
Schritt 2: Verdrahtung des Hauptstromkreises
- Verbinden Sie die dreiphasig 380V AC-Netzleitungen zu den Eingangsklemmen des Wechselrichters
R,S, undT(L1/L2/L3). - Schließen Sie die drei Drähte des Drehstrom-Asynchronmotors an die Ausgangsklemmen des Umrichters an
U,V, undW. - Verbinden Sie das Erdungskabel sicher mit dem Erdungsanschluss des Wechselrichters.
PE(Schutzerde) Anschluss.
Schritt 3: Verdrahtung des Steuerkreises (für einfachen Start/Stopp)
- Schließen Sie ein Ende eines externen Schalters (oder Tasters) an den digitalen Eingangsanschluss an.
S1. - Verbinden Sie das andere Ende des Schalters mit dem gemeinsamen Anschluss
COM. - Parameter einstellen
P0-02(Auswahl der Befehlsquelle) auf “1” (Terminal-Befehlskanal). - Parameter einstellen
P4-00(S1 Funktionswahl) auf “1” (Vorwärtslauf).
Schritt 4: Einstellung der Motorparameter und Auto-Tuning
- Geben Sie beim ersten Einschalten die folgenden Parameter vom Typenschild Ihres Motors genau ein:
P1-01: Motor-Nennleistung (eingestellt auf 2,2 kW)P1-02: Motornennspannung (eingestellt auf 380V)P1-03: Motor-NennstromP1-04: Nennfrequenz des MotorsP1-05: Motor Nenndrehzahl
- Um eine optimale Leistung der Vektorsteuerung zu erreichen, führen Sie eine automatische Motorabstimmung durch. Parameter einstellen
P1-37(Auswahl der Motor-Autotuning-Methode) auf “2” (dynamisches Autotuning) und starten Sie den Umrichter.
Schritt 5: Testlauf
Nachdem Sie sich vergewissert haben, dass alle Verdrahtungen und Parametereinstellungen korrekt sind, schalten Sie die Hauptstromversorgung ein. Schließen Sie den externen Schalter, der zwischen S1 und COM. Der Motor sollte beginnen, sich in Vorwärtsrichtung zu drehen. Öffnen Sie den Schalter, und der Motor wird entsprechend der eingestellten Verzögerungszeit angehalten.
Hauptmerkmale und Vorteile
- Präzise industrielle Steuerung: Die fortschrittliche sensorlose Vektorsteuerung (SVC) sorgt für eine sanfte und präzise Motorsteuerung und bietet ein Startdrehmoment von bis zu 150% bei nur 0,5 Hz für anspruchsvolle Anwendungen mit niedriger Drehzahl und hohem Drehmoment.
- Robuste Überlastkapazität: Dieser 3HP-VFD wurde für industrielle Allzwecklasten (Typ G) entwickelt und kann 150% des Nennstroms für 60 Sekunden und 180% für 3 Sekunden standhalten, was einen ausreichenden Sicherheitsschutz für dreiphasige Vektor-VFD-Anwendungen gegen unerwartete Lastschwankungen bietet.
- Hochgradig integrierte Steuerungsfunktionen: Eine integrierte SPS für 16-stufige Geschwindigkeitsregelung und ein VFD mit PID-Regelung ermöglichen es Ingenieuren, komplexe Automatisierungssequenzen ohne externe Steuerung zu implementieren, was die Systementwicklung vereinfacht.
- Umfassender Systemschutz: Bietet mehrere Schutzfunktionen, einschließlich Überstrom, Überspannung, Unterspannung, Überhitzung, Überlast und Ausgangsphasenverlust, mit Kurzschlusserkennung beim Einschalten des Motors, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
- Flexible E/A-Konfiguration: Dieser dreiphasige 380-V-VFD verfügt standardmäßig über 7 digitale Eingänge (einschließlich eines Hochgeschwindigkeitsimpulses), 2 analoge Eingänge, 2 Relaisausgänge und 2 analoge Ausgänge und bietet leistungsstarke Erweiterungsmöglichkeiten, einschließlich Modbus RS485 VFD-Kommunikation.
- Kompaktes, effizientes Design: Durch die optimierte Bauweise ist das Gerät kleiner als die vorherige Generation und wiegt nur etwa 1,3 kg, was eine platzsparende Installation ermöglicht und die Integration in kompakte Geräte erleichtert.
Datei | Größe | Aktion |
|---|---|---|
VFD-Auswahlhilfe.pdf | 4.2MB | |
VFD EV510A Benutzerhandbuch.pdf | 1.8MB |
