EV510A-0055G/0075P-T4 | 5,5kW(7,5HP) / 7,5kW(10HP) 380V Doppelnennungs-Vektor-VFD
Parameter | G-Typ: 0037G | P-Typ: 0055P |
|---|---|---|
Motorleistung | 3,7 kW / 5 PS (konstantes Drehmoment) | 5,5 kW / 7,5 PS (variables Drehmoment) |
Ausgang Strom | 9.0 A | 9.0 A |
Nenneingangsstrom | 10.5 A | 10.5 A |
Leistung Kapazität | 5,9 kVA | 5,9 kVA |
Eingangsleistung | Dreiphasig 380V (±15%) | Dreiphasig 380V (±15%) |
EV510A-0055G/0075P-T4: Dual-Rating-Design für Hochleistungsanwendungen und hocheffiziente Anwendungen
Der EV510A-0055G/0075P-T4 ist ein Hochleistungs-Vektor-Frequenzumrichter (VFD), der für die unterschiedlichsten und anspruchsvollsten Anwendungen in der Industrieautomation entwickelt wurde. Der Hauptvorteil dieses Frequenzumrichters liegt in seinem G/P Dual-Rated-Design, das es einem einzigen Gerät ermöglicht, zwei unterschiedliche Anwendungsprofile zu erfüllen:
G-Typ (Konstantes Drehmoment): Ausgelegt für 5,5 kW (ca. 7,5 PS) “allgemeine” Lasten (Typ G), wie z. B. industrielle Mischer, Kompressoren oder Werkzeugmaschinen. Diese Anwendungen erfordern ein hohes Anlaufdrehmoment und einen stabilen Betrieb bei niedriger Drehzahl.
P-Typ (variables Drehmoment): Ausgelegt für 7,5 kW (ca. 10 PS) “Pumpen- oder Lüfter”-Lasten (Typ P). Bei diesen Anwendungen stehen die Energieeffizienz und die gleichmäßige Steuerung des Durchflusses oder der Luftströmung im Vordergrund.
Diese Doppelfunktion macht das EV510A-0055G/0075P-T4 zu einer idealen Wahl für OEM-Hersteller und Systemintegratoren, da es die Lagerhaltung vereinfacht und die Steuerungsplattform für mehrere Anwendungen standardisiert.
Als verbesserte Version der EV510-Serie zeichnet sich der EV510A durch “kleinere Abmessungen, kompaktere Struktur ... und stabilere Leistung” aus. Er verwendet einen fortschrittlichen “Hochleistungs-Stromvektorregelungs”-Algorithmus, der eine außergewöhnliche Genauigkeit der Motordrehzahlregelung gewährleistet. Darüber hinaus verfügt er über einzigartige Funktionen zur Maximierung der Produktionsbetriebszeit, wie z. B. “Instantaneous stop not stop” (Ride-through) und eine “Quick current-limit function”. Diese Merkmale machen ihn nicht nur leistungsfähig, sondern auch außergewöhnlich zuverlässig, so dass er Netzschwankungen und plötzliche Laststöße problemlos bewältigen kann.
Warum sollten Sie sich für das EV510A-0055G/0075P-T4 entscheiden?
Unter den vielen Frequenzumrichtern auf dem Markt hebt sich der EV510A-0055G/0075P-T4 durch eine einzigartige Kombination von Merkmalen hervor, die ein außergewöhnliches Preis-Leistungs-Verhältnis bieten.
- Ein VFD, zwei Anwendungen (Maximieren Sie Ihren ROI):
Das G/P Dual-Rated-Design ist sein wichtigster Vorteil. Sie müssen nicht mehr zwei verschiedene Frequenzumrichter für eine 5,5-kW-Werkzeugmaschine und einen 7,5-kW-Lüfter beschaffen und lagern. Der EV510A-0055G/0075P-T4 ist für beides geeignet. Dadurch werden Ihre Lagerkosten drastisch reduziert, der Einkauf vereinfacht und die Standardisierung der Wartung verbessert.
- Entwickelt für maximale Betriebszeit (extreme Zuverlässigkeit):
In der kontinuierlichen Produktion sind Ausfallzeiten kostspielig. Die “Instantaneous stop not stop”-Funktion des EV510A bietet unschätzbare “Ride-Through”-Fähigkeiten bei instabilen Netzbedingungen, während die “Quick Current-limit”-Funktion aktiv Auslösungen durch Laststöße verhindert. Wer sich für das EV510A entscheidet, entscheidet sich für ununterbrochene Produktivität.
- Kompaktes Design, verbesserte Leistung (platz- und kostensparend):
Als aktualisierte Version des EV510 ist das EV510A “kleiner in der Größe, kompakter in der Struktur und stabiler in der Leistung”. Es spart nicht nur wertvollen Platz im Schaltschrank, sondern zeichnet sich auch durch eine geringere Ausfallrate und eine längere Lebensdauer aus, was Ihre Gesamtbetriebskosten (TCO) senkt.
- Leistungsstarke Steuerung für jede Aufgabe (vielseitig):
Ganz gleich, ob Ihre Anwendung die hohe Präzision des FVC (±0,02% konstante Drehzahlgenauigkeit) oder das kraftvolle Drehmoment bei niedriger Drehzahl des SVC (150% Anlaufdrehmoment bei 0,5 Hz) benötigt, der EV510A liefert sie. Kombiniert mit seinen umfangreichen E/A und “Built-in PID” ist er ein Motorcontroller, der nahezu jede Automatisierungsaufgabe auf mittlerer Ebene bewältigen kann.
Typische Anwendungsbereiche

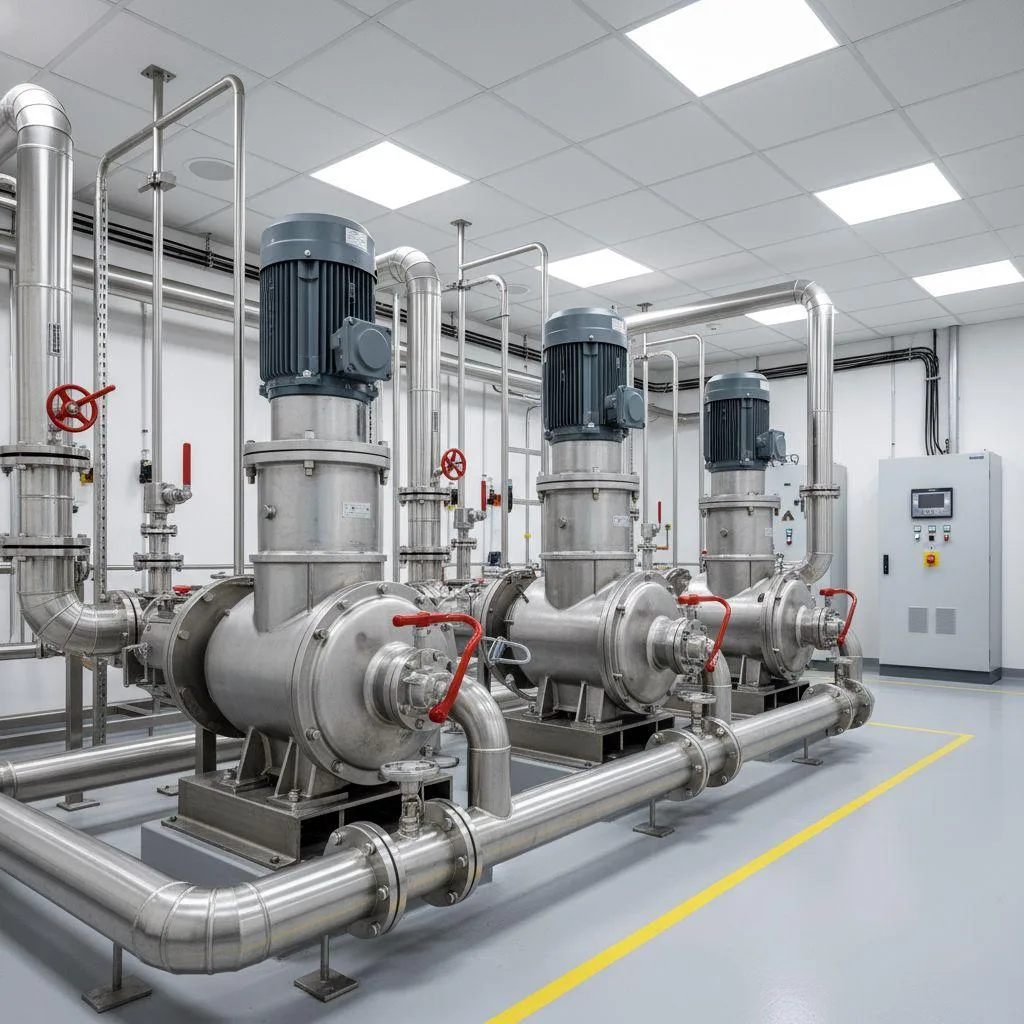

Wassererhöhungspumpen-Systeme
Verwaltet 7,5 kW (10 PS) Druckerhöhungspumpen in gewerblichen Gebäuden. Der integrierte PID hält den Druck für alle Benutzer konstant, bietet einen Sanftanlauf zum Schutz der Rohrleitungen und senkt die Energiekosten in Zeiten geringen Bedarfs erheblich.

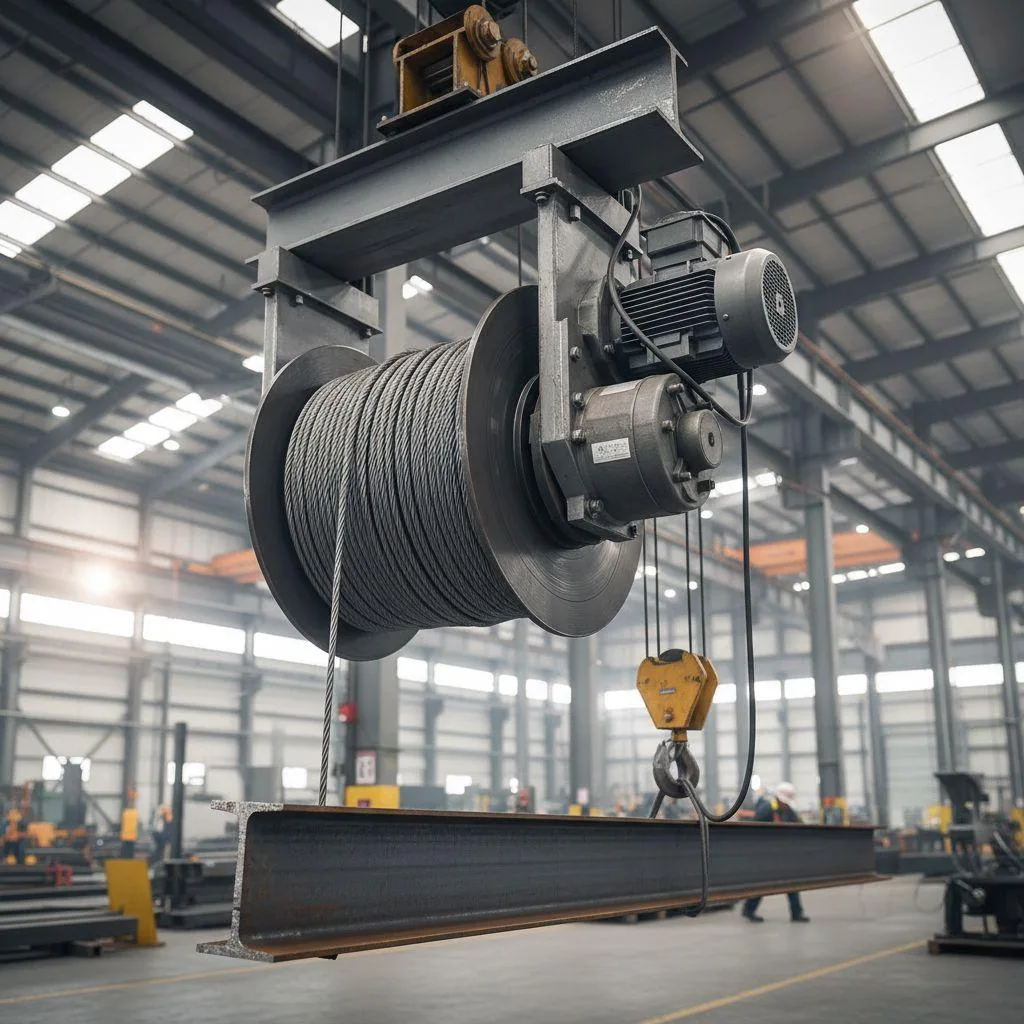

Hebezeuge und Aufzüge
Für Hebeanwendungen bietet der FMC-Modus (mit einer PG-Karte) das Drehmoment des 180% bei 0 Hz, das für das sichere Heben und Halten schwerer Lasten erforderlich ist und Präzision und Sicherheit gewährleistet.
Landwirtschaftliche Bewässerungspumpen
Ideal für 10-PS-Zentrifugen- oder Tropfbewässerungssysteme. Die PID-Steuerung hält den Wasserdruck konstant, sorgt für eine gleichmäßige Bewässerung der Pflanzen und verhindert Wasserschläge, während sie gleichzeitig Energie spart.
Merkmale der Kontrolle
Parameter | G-Typ: 0055G | P-Typ:0075P |
|---|---|---|
Kontrollmodus | V/F-Regelung, Vektorsteuerung (SVC), Vektorregelung (FVC) | V/F-Regelung, Vektorsteuerung (SVC), Vektorregelung (FVC) |
Überlastbarkeit | 150% Nennstrom 60s; 180% Nennstrom 3s | 120% Nennstrom 60s; 150% Nennstrom 3s |
Anfahrdrehmoment (SVC) | 0,5Hz / 150% | 0,5Hz / 100% |
Geschwindigkeitsbereich (FVC) | 1:1000 | 1:1000 |
Präzision bei konstanter Geschwindigkeit (FVC) | ±0,02% | ±0,02% |
Digitale Eingänge (DI) | 7 Kanäle (1 @ 100kHz) | 7 Kanäle (1 @ 100kHz) |
Analoge Eingänge (AI) | 2 Kanäle (AI1: 0-10V, AI2: 0-10V/0-20mA) | 2 Kanäle (AI1: 0-10V, AI2: 0-10V/0-20mA) |
Strukturelle Abmessungen
Abmessungen (B x T x H) | 112 x 138 x 180 mm |
|---|---|
Einbaumaße (A x B) | 101 x 171 mm |
Einbauloch | φ4.6 |
Gewicht | 2,1 kg |
Qualitätssicherung
Dieses Produkt wird von Nanjing Oulu Electric Corp. entwickelt und hergestellt. Als nationales Hightech-Unternehmen mit den Schwerpunkten Industrieautomation und neue Energien verfügen wir über ein erfahrenes Forschungs- und Entwicklungsteam und fortschrittliche Produktionsanlagen, um unseren Kunden weltweit hochwertige und zuverlässige Produkte und Lösungen zu bieten.
Häufig gestellte Fragen (FAQ)
F: Was ist der Unterschied zwischen G-Type und P-Type beim EV510A-0055G/0075P-T4?
A: Dies bezieht sich auf das Dual-Rating des Laufwerks, das Sie über den Parameter P9-76. G-Type (General) ist für 5,5kW Lasten mit konstantem Drehmoment (wie Kompressoren) und bietet eine höhere Überlastkapazität (150% für 60s). P-Type (Pump) ist für 7,5kW Lasten mit variablem Drehmoment (wie Ventilatoren) mit einer Standardüberlast (120% für 60s).
F: Was ist der Unterschied zwischen dem EV510A und dem EV510?
A: Das EV510A ist die aktualisierte Version der EV510-Serie. Das EV510A zeichnet sich durch eine “kleinere Größe, kompaktere Struktur und stabilere Leistung” aus.
F: Wie funktioniert eigentlich die Funktion “Sofortiger Stopp nicht Stopp”?
A: Wenn der VFD einen momentanen Stromausfall oder Spannungsabfall feststellt, geht er sofort in einen speziellen Modus über. Er nutzt die durch die Trägheit des Motors erzeugte Rückkopplungsenergie (regenerative Energie), um den Spannungsabfall zu kompensieren und für kurze Zeit weiterzulaufen, bis die Netzspannung wiederkehrt.
F: Kann dieser VFD zwei Motoren steuern?
A: Ja, aber nicht gleichzeitig. Das EV510A verfügt über eine “Multi-Motor Switch”-Funktion. Sie können zwei verschiedene Sätze von Motorparametern einrichten und speichern (in Parametergruppen P1 und A2) und mit Hilfe einer digitalen Eingangsklemme umzuschalten (durch Einstellung einer Funktion in P4 Gruppe) oder Parameter P0-24.
F: Was sind die häufigsten Fehlercodes für das EV510A?
A: Übliche VFD-Fehlercodes sind FU02 (Überstrom bei Beschleunigung), FU06 (Überspannung beim Abbremsen), FU09 (Unter Spannung), und FU14 (Überhitzung des Wechselrichters). Detaillierte Informationen zur Fehlerbehebung finden Sie in der nachstehenden Anleitung.
F: Unterstützt das EV510A die PID-Regelung?
A: Ja, er verfügt über einen leistungsstarken “Built-in PID”-Regler. Damit kann er ein analoges Rückkopplungssignal (z. B. einen Druck- oder Temperatursensor) empfangen und automatisch einen geschlossenen Regelkreis verwalten. Die Parameter befinden sich in einer Gruppe PA.
Schnellstart-Anleitung (How-To)
Diese Anleitung soll Ihnen helfen, den Frequenzumrichter EV510A anhand des Benutzerhandbuchs schnell einzurichten und zu diagnostizieren.
Anleitung 1: Schnellstart - Durchführen der Motor-Autotuning-Funktion (Auto-Tune)
Um die beste Leistung im Modus der sensorlosen Vektorregelung (SVC) zu erreichen (wenn P0-01=0Sie müssen zunächst eine Motor-Autotune durchführen.
Daten auf dem Typenschild des Eingangsmotors: In der Parametergruppe
P1Geben Sie die folgenden Werte vom Typenschild Ihres Motors ein:P1-01: Motor 1 Nennleistung (kW)P1-02: Motor 1 Nennspannung (V)P1-03: Motor 1 Nennstrom (A)P1-04: Motor 1 Nennfrequenz (Hz)P1-05: Motor 1 Nenndrehzahl (U/min)
Wählen Sie den Auto-Tune-Modus: Parameter einstellen
P1-37um die Art der Abstimmung zu wählen:1: Asynchrone statische selbstlernende Maschine2: Asynchronmaschine, dynamisch, vollständig selbstlernend (Motor muss abgekoppelt werden)
Führen Sie Auto-Tune aus: Drücken Sie nach der Auswahl der Betriebsart die Taste RUN, um den Selbstoptimierungsprozess zu starten.
Anleitung 2: Erweiterte Anwendung - Einrichten der PID-Regelung (für konstanten Druck)
Mit dem eingebauten PID (Gruppe PA) ermöglicht es Ihnen, ein Konstantdruck-Pumpensystem ohne externe SPS zu erstellen.
PID-Feedback-Quelle einstellen: Verdrahten Sie Ihren 4-20mA Druckmessumformer mit dem Analogeingang AI2. Stellen Sie den
AI2Jumper auf der Steuerplatine auf ‘I’ (Strom). Stellen Sie dann den ParameterPA-02 = 1(PID-Rückführungsquelle = AI2).PID-Zielwert (Sollwert) einstellen: Satz
PA-00 = 0(PID-Sollwertquelle =PA-01). Geben Sie dann Ihren Zielprozentsatz für den Druck inPA-01(z.B.,50.0%).PID-Verstärkungen einstellen:
PA-05(Proportionalverstärkung Kp1): Voreinstellung ist20.0. Stellen Sie ein, um die Reaktion zu beschleunigen oder zu verlangsamen.PA-06(Integralzeit Ti1): Standardwert ist2.00s. Einstellen, um den stationären Fehler zu beseitigen.
Rückkopplungsverlust-Erkennung einstellen: Um zu verhindern, dass die Pumpe mit maximaler Geschwindigkeit läuft, wenn das Sensorkabel bricht, stellen Sie die PID-Rückkopplungsverlusterkennung ein.
PA-26: Erkennungsstufe einstellen (z.B.,10.0%).PA-27: Erkennungszeit einstellen (z.B.,2.0s). Dadurch wird ein Fehler ausgelöstFU31(PID-Rückführung verloren).
Hauptmerkmale und Vorteile
Das Design des EV510A-0055G/0075P-T4 vereint modernste Steuerungstechnik, robuste Zuverlässigkeitsfunktionen und eine beispiellose Integrationsflexibilität, wie in den offiziellen technischen Daten dokumentiert.
Präzise Kontrolle und überragende Leistung
Vielseitige Steuerungsmodi: Unterstützt V/F-Regelung, sensorlose Vektorregelung (SVC) und Vektorregelung im geschlossenen Regelkreis (FVC) mit einer optionalen PG-Karte.
Außergewöhnliches Startdrehmoment: Dank seines fortschrittlichen Vektoralgorithmus liefert der EV510A ein starkes Drehmoment bei niedrigen Frequenzen.
G-Typ (SVC): Erreicht ein Nenndrehmoment von 150% bei nur 0,5 Hz.
G-Typ (FVC): Erreicht 180% des Nenndrehmoments bei 0Hz.
P-Typ (SVC): Erreicht 100% des Nenndrehmoments bei 0,5Hz.
Hohe Kontrollgenauigkeit: In der Betriebsart Vektorregelung mit geschlossenem Regelkreis (FVC) erreicht der Drehzahlbereich 1:1000 mit einer Genauigkeit von ±0,02% bei konstanter Drehzahl. Im SVC-Modus (Open-Loop-Vektorsteuerung) beträgt der Drehzahlbereich 1:100 mit einer Genauigkeit von ±0,5%.
Breite Ausgangsfrequenz: Unterstützt einen Ausgangsfrequenzbereich von 0~500Hz sowohl im Vektor- als auch im V/F-Steuerungsmodus.
Robuste Verlässlichkeit und intelligenter Schutz
Sofortiger Stopp Nicht Stopp (Ride-Through): Dies ist ein wesentliches Zuverlässigkeitsmerkmal. Bei einem plötzlichen Stromausfall oder Spannungsabfall nutzt der VFD die Rückspeiseenergie des Motors (Regeneration), um den Spannungsabfall zu kompensieren und den Motor für kurze Zeit weiterlaufen zu lassen, was bei kontinuierlichen Prozessen (z. B. bei Textilien) von entscheidender Bedeutung ist, um kostspieligen Materialabfall und Ausfallzeiten zu vermeiden.
Schnelle Strombegrenzungsfunktion: Wenn eine plötzliche Laständerung oder eine Anomalie auftritt, reduziert diese Funktion automatisch den Überstromfehler auf das maximale Ausmaß“, um Überstromfehler zu minimieren, den Frequenzumrichter zu schützen und einen kontinuierlichen Betrieb zu gewährleisten.
Heavy-Duty Überlastbarkeit: Bietet optimierten Überlastschutz für G- und P-Typ-Lasten:
G-Typ (5,5kW): 150% des Nennstroms für 60 Sekunden; 180% für 3 Sekunden.
P-Typ (7,5kW): 120% des Nennstroms für 60 Sekunden; 150% für 3 Sekunden.
Flexible Integration und umfangreiche Schnittstellen
Umfangreiche E/A-Anschlüsse: Bietet eine umfassende E/A-Konfiguration zur Erfüllung komplexer Automatisierungsanforderungen.
7 programmierbare digitale Eingänge (DI): von denen einer einen Hochgeschwindigkeitsimpulseingang von bis zu 100 KHz unterstützt.
2 programmierbare Analogeingänge (AI): AI1 unterstützt 0~10V; AI2 unterstützt 0~10V oder 0~20mA.
2 Relaisausgänge: (1x Formular C, 1x Formular A).
2 programmierbare Analogausgänge (AO): Beide unterstützen 0~20mA Strom- oder 0~10V Spannungsausgang.
Multi-Motor-Schalter Funktion: Das System verfügt über zwei Motorparametersätze (Gruppen P1 und A2), die es ermöglichen, die Steuerung zwischen zwei verschiedenen Motoren über einen Klemmeneingang umzuschalten.
Eingebaute PID-Funktion: Enthält einen professionellen PID-Regler, mit dem sich Prozesssteuerungen bequem realisieren lassen“ (z. B., konstanter Druck Wasserversorgung).
Standard-Kommunikationsschnittstelle: Standardmäßig mit einer RS-485 (Modbus)-Schnittstelle ausgestattet und unterstützt CAN-Link-Busse.
