EV210-0040G-T4: VFD trifásico compacto de alto par 380 V | 4,0 kW, 5,5 CV
¿Por qué elegir este variador de frecuencia trifásico de 380 V de 4,0 kW (5,5 CV)?
Este variador de frecuencia específico de 4,0 kW y 380 V es la solución especializada para aplicaciones industriales que exigen un par y una precisión elevados en un espacio reducido.
Precisión para motores industriales de 5,5CV: El EV210-0040G-T4 está optimizado para motores trifásicos de 380 V de 4,0 kW (5,5 CV). Proporciona un control vectorial avanzado sin sensores que ofrece una regulación de par de precisión muy superior al control V/F básico, especialmente para cargas de arranque difícil.
Mejor rendimiento a baja velocidad: Este modelo proporciona un par 150% a 0,25Hz, ofreciendo un control más fino y estable para arranques de alta inercia (por ejemplo, trituradoras, extrusoras o compresores cargados) que los variadores estándar de uso general que sólo prometen 0,5Hz.
Chasis industrial de 87 mm que ahorra espacio: Su anchura compacta de 87 mm ahorra un valioso espacio de carril DIN en paneles industriales abarrotados, lo que permite diseños de máquinas de mayor densidad en comparación con unidades más voluminosas (como la EV510A de 112 mm de ancho ).
Integrado y rentable: Utilice el PID integrado para un control sencillo e independiente de ventiladores, bombas o compresores, o conéctelo a su PLC central mediante el RS485 Modbus estándar. Esta integración reduce los costes de hardware y simplifica el diseño del sistema.
Campos de aplicación típicos
Máquinas herramienta
Ideal como VFD de máquina herramienta compacta para amoladoras, tornos y fresadoras pequeñas y medianas en un sistema de 380 V, proporcionando el alto par de arranque necesario para las operaciones de corte.

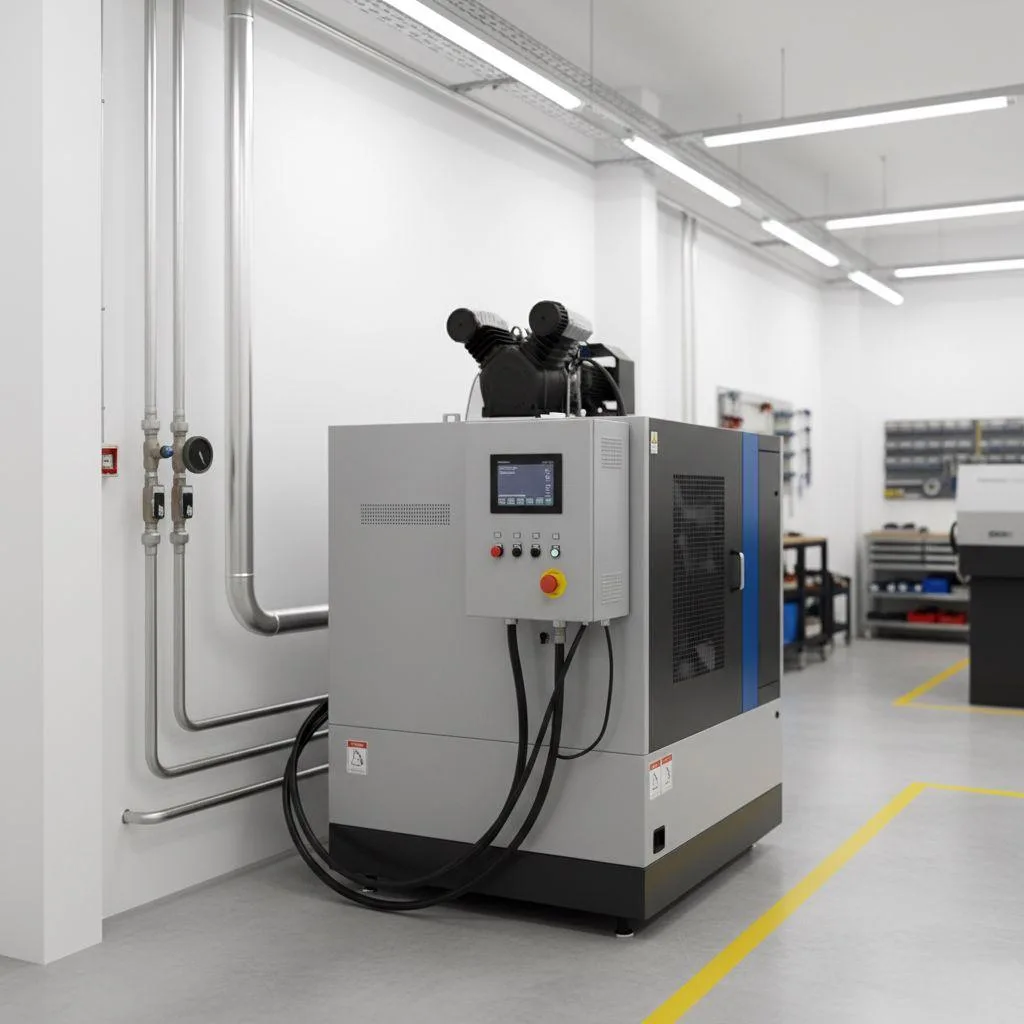

Compresores de aire y extrusoras
Una combinación perfecta para aplicaciones VFD de compresores de aire o extrusoras. Se trata de cargas de par constante que requieren un par de arranque elevado y una sólida protección contra sobrecargas (150% para 60s) para soportar arranques bruscos.

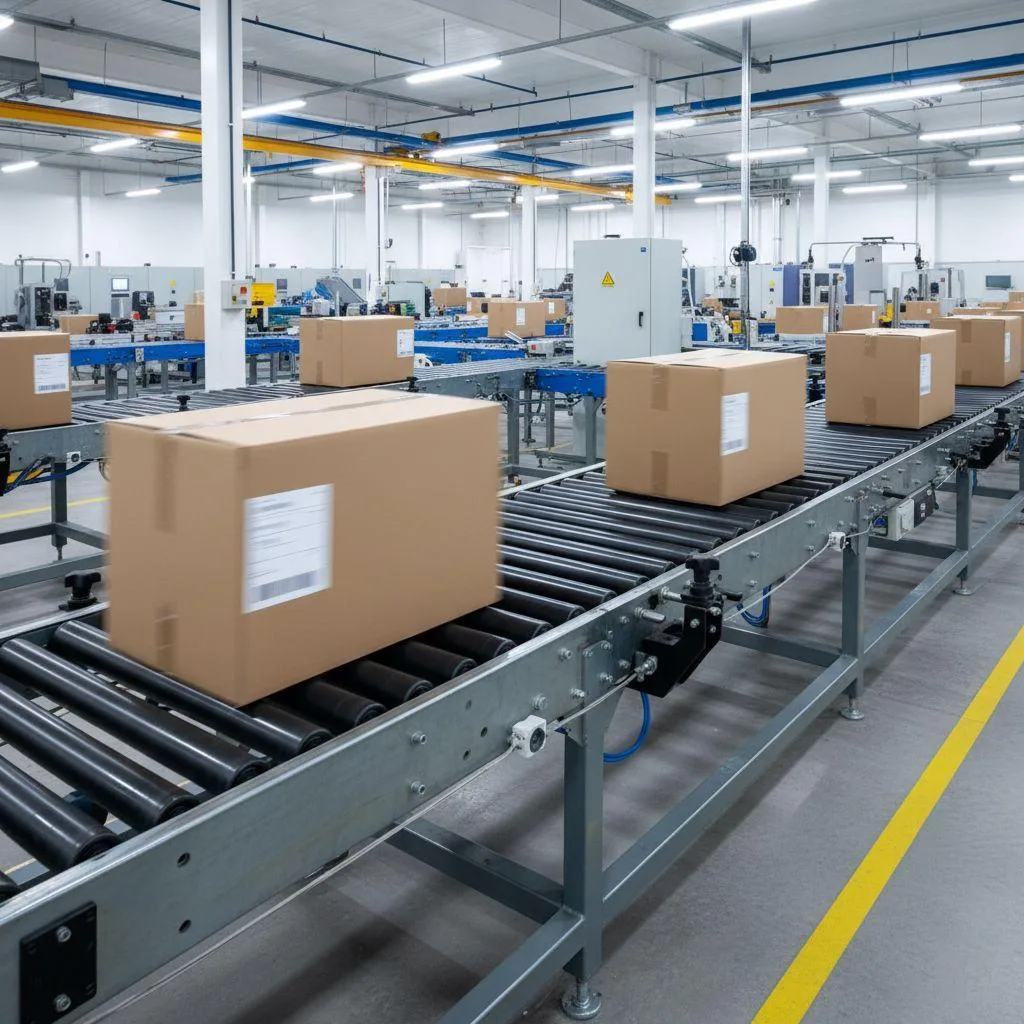

Manipulación y transporte de materiales
Arranca y detiene con fiabilidad cintas transportadoras, elevadores y mezcladoras industriales, incluso bajo carga, gracias a su elevado par de arranque y su rápida respuesta de par.
Características de control
Modo de control | Control vectorial de corriente de alto rendimiento , Control vectorial sin sensor (SVC), Control V/F |
|---|---|
Frecuencia más alta | Control vectorial: 0~500Hz; Control V/F: 0~500Hz |
Frecuencia portadora | 0,5KHz ~ 16,0KHz (ajustable, para un funcionamiento con poco ruido) |
Seguimiento de la velocidad | Función de seguimiento de la velocidad“ |
Frenado CC | Frecuencia de arranque: 0,00 ~ Frecuencia máxima; Tiempo de frenado: 0,0 ~ 100,0s |
Tiempo de aceleración/deceleración | 0.0s ~ 6500.0s |
Especificaciones de E/S
Entrada analógica | 1 canal (0~10V / 0~20mA) |
|---|---|
Salida analógica | 1 canal (0~10V / 0~20mA) |
Salida digital | 1 Salida de relé programable (TA, TC) |
Comunicación | RS-485 estándar (Modbus) |
Entorno operativo
Lugar de instalación | En interiores, sin luz solar directa, sin polvo, gases corrosivos, etc. |
|---|---|
Altitud | Por debajo de 1000 metros |
Temperatura ambiente | -10°C a +40°C |
Humedad | <95%RH, sin condensación |
Dimensiones estructurales
Dimensiones (An x Pr x Al) | 87 x 127 x 183 mm |
|---|---|
Tamaño de la instalación (A x B) | 78,0 x 172,5 mm |
Agujero de instalación | φ2.3 |
Garantía de calidad
Este producto ha sido desarrollado y fabricado por Nanjing Oulu Electric Corp. Como empresa nacional de alta tecnología centrada en la automatización industrial y las nuevas energías, contamos con un experimentado equipo de I+D e instalaciones de producción avanzadas, dedicados a ofrecer productos y soluciones fiables y de alta calidad a clientes de todo el mundo.
Preguntas más frecuentes (FAQ)
¿Cuál es la principal diferencia entre el EV210-0040G-T4 y el EV210-0022G-S2?
La diferencia clave es la potencia de entrada. El modelo T4 es para alimentación industrial trifásica de 380 V. El modelo S2 es para alimentación monofásica de 220 V, normalmente utilizada para hacer funcionar motores trifásicos cuando sólo se dispone de 220 V monofásicos.
¿En qué se diferencia este variador de frecuencia de 4,0 kW del EV510A-0037G-T4?
La EV210 es la especialista en espacios compactos y par a baja velocidad. Es significativamente más estrecho (87 mm de ancho) que el EV510A de 112 mm y ofrece un par de arranque superior (150% a 0,25 Hz) en comparación con los 0,5 Hz del EV510A. El EV510A ofrece más terminales de E/S (7 DI frente a 4 DI) para aplicaciones de propósito general más complejas.
¿Cuál es la corriente de salida del EV210-0040G-T4?
La corriente nominal de salida de este modelo es de 9,0 amperios, diseñada para un motor de 380 V de 4,0 kW (5,5 CV).
¿Puedo utilizar este variador de frecuencia para una carga de arranque difícil, como un compresor de aire?
Sí, este variador es ideal para este tipo de aplicaciones. Su avanzado control vectorial sin sensores produce 150% del par nominal del motor a sólo 0,25 Hz (casi en reposo), proporcionando la potencia necesaria para arrancar cargas de par constante, como compresores, sin problemas.
Guía de inicio rápido (How-To)
Advertencia: Los siguientes pasos son sólo una guía básica. Todos los trabajos eléctricos deben ser realizados por personal profesional cualificado. Antes de realizar cualquier cableado, asegúrese de que la alimentación principal esté completamente desconectada y espere al menos 10 minutos para que los condensadores internos del variador de frecuencia se descarguen por completo.
Paso 1: Instalación
Monte el inversor verticalmente sobre una superficie resistente y no inflamable, como una placa de montaje metálica dentro de un armario eléctrico. Asegúrese de que hay suficiente espacio libre (al menos 100 mm) para la ventilación. La anchura de 87 mm de este variador permite realizar instalaciones industriales compactas.
Paso 2: Cableado del circuito principal
Conecte las líneas de alimentación trifásica de 380 V CA a los terminales de entrada del variador R, S y T (L1, L2, L3). Conecte los tres cables del motor asíncrono trifásico a los terminales de salida U, V y W del variador. Conecte firmemente el cable de tierra al terminal PE (tierra de protección) del variador.
Paso 3: Cableado del circuito de control (para arranque/parada básicos)
Conecte un extremo de un interruptor externo (o pulsador) al terminal de entrada digital X1. Conecte el otro extremo del interruptor al terminal común COM. Ajuste el parámetro P0-02 (Selección de la fuente de mando) a “1” (Canal de mando del terminal). Ajuste el parámetro P4-00 (Selección de función X1) a “1” (Marcha adelante).
Paso 4: Ajuste de los parámetros del motor y autoajuste
En el primer encendido, introduzca con precisión los siguientes parámetros de la placa de características de su motor :
P1-01: Potencia nominal del motor (ajustada a 4,0 kW)
P1-02: Tensión nominal del motor (ajustada a 380 V)
P1-03: Corriente nominal del motor (por ejemplo, 8,5A, utilice el valor de su motor)
P1-04: Frecuencia nominal del motor
P1-05: Velocidad nominal del motor. Para un rendimiento óptimo del control vectorial, realice un autoajuste del motor. Ajuste el parámetro P1-37 (Método de autoajuste del motor) a “2” (dinámico) o “3” (estático) y arranque el variador.
Paso 5: Prueba de funcionamiento
Después de confirmar todos los ajustes, conecte la alimentación principal. Cierre el interruptor externo (X1 a COM). El motor se pondrá en marcha. Abra el interruptor y el motor se detendrá.
Principales características y ventajas
Par superior a baja velocidad: Implementa un avanzado control vectorial sin sensores (SVC) para alcanzar el par nominal del 150% a sólo 0,25 Hz. Esto proporciona un control más potente y estable para arranques de alta inercia (como bobinadoras textiles o amoladoras pequeñas) que los accionamientos estándar a 0,5 Hz.
Diseño industrial compacto de 380 V: Con una anchura de solo 87 mm, este compacto VFD de 380 V es ideal para ahorrar espacio en el panel de los armarios de control industriales, lo que permite diseños de máquinas de alta densidad.
Capacidad de sobrecarga robusta: Este variador de frecuencia de 4,0 kW y 380 V soporta 150% de corriente nominal durante 60 segundos y 180% de corriente nominal durante 3 segundos, con lo que puede soportar los ciclos industriales más exigentes.
Funciones de automatización integradas: Incluye un controlador PID integrado para automatizar el control de procesos sencillos (como la presión constante para bombas o compresores) y el funcionamiento multivelocidad de 16 segmentos para secuencias programadas complejas.
E/S industriales flexibles: Este VFD trifásico de 380 V incluye de serie 4 entradas digitales, 1 entrada analógica (V/I seleccionable), 1 salida de relé y comunicación VFD Modbus RS485 integrada para una integración esencial del sistema.
Adaptación optimizada del motor: incorpora una función de autoaprendizaje de los parámetros del motor (autoajuste) (P1-37) para adaptar con precisión el algoritmo de control avanzado del variador a su motor asíncrono específico de 4,0 kW, maximizando el par y la eficiencia.
