EV200-0022G-T4 : Variateur industriel 2,2kW (3HP) triphasé à micro courant alternatif
Pourquoi choisir ce variateur de vitesse triphasé 380V de 2,2 kW (3HP) ?
Efficacité de l'espace : Pour les OEM qui construisent des machines multi-axes (comme une machine de polissage à 10 têtes), la largeur de 85,5 mm permet de créer des armoires de commande incroyablement compactes.
Économies d'énergie pour les ventilateurs et les pompes : Le remplacement des clapets ou des vannes par ce VFD peut réduire la consommation d'énergie de 20-50%. Le contrôleur PID intégré permet un contrôle constant de la pression ou du débit en boucle fermée sans matériel supplémentaire.
Supérieur aux contacteurs : Il permet un démarrage et un arrêt en douceur, éliminant les chocs mécaniques des démarreurs directs en ligne (DOL), ce qui prolonge la durée de vie de votre moteur, de vos courroies et de vos boîtes d'engrenages.
Automatisation rentable : Grâce à l'automate simple intégré, vous pouvez programmer jusqu'à 16 étapes/cycles de vitesse automatique (par exemple, approche rapide, processus lent, retour rapide) directement dans le variateur, ce qui élimine potentiellement le besoin d'un automate séparé.
Suite de protection : une protection complète, comprenant la perte de phase de sortie, la surintensité, la surtension, la surchauffe et la détection de court-circuit, assure la sécurité de vos moteurs 380V coûteux.
Domaines d'application typiques
Machines textiles
La fonction Wobble (Swing) intégrée est parfaite pour les machines à bobiner et à filer le fil afin d'éviter le chevauchement des motifs.
Emballage alimentaire

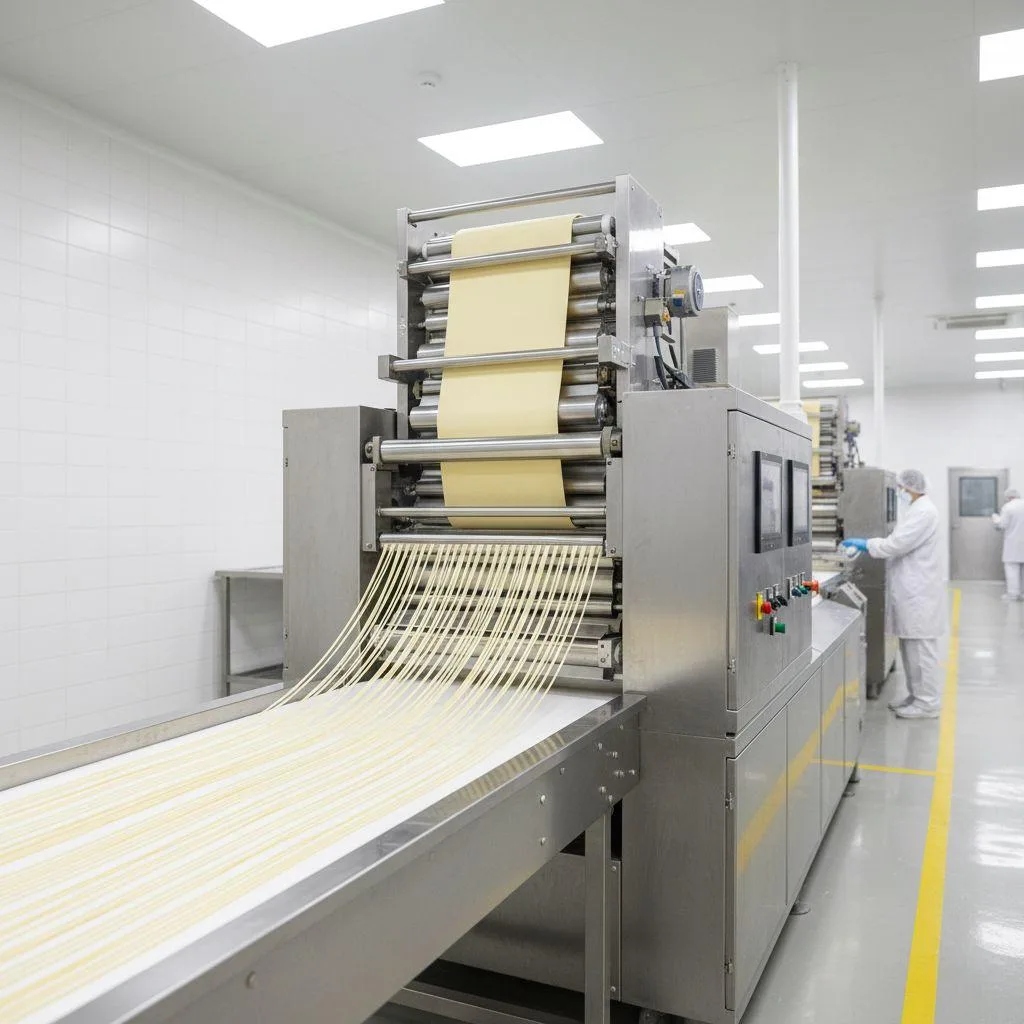

Entraîne les bandes transporteuses et les mécanismes d'alimentation en film des machines d'emballage de flux et des machines de fabrication de nouilles, offrant une régulation précise de la vitesse.
Ventilateurs industriels
Idéal pour les ventilateurs d'extraction 3HP ou les ventilateurs de refroidissement dans les ateliers, réglant la vitesse en fonction de la température pour économiser de l'énergie.
Caractéristiques de contrôle
Mode de contrôle | sans vecteur PG (SVC), contrôle V/F |
|---|---|
Fréquence la plus élevée | Contrôle vectoriel : 0~500Hz ; contrôle V/F : 0~500Hz |
Couple de démarrage | Type G : 0,5Hz/150% (SVC) |
Gamme de vitesse | 1:100 (SVC) |
Précision du contrôle de la vitesse | ±0,5% (SVC) |
Capacité de surcharge | Type G : 150% courant nominal 60s ; 180% courant nominal 3s |
Spécifications E/S
Entrée numérique | 4 bornes d'entrée numérique |
|---|---|
Entrée analogique | 1 borne d'entrée analogique |
Sortie relais | 1 borne de sortie de relais |
Communication | Prend en charge Modbus, RS85 (supposé RS485), CANopen, CANlink |
Environnement opérationnel
Site d'installation | A l'intérieur, pas de lumière directe du soleil, pas de poussière, de gaz corrosifs, etc. |
|---|---|
Altitude | En dessous de 1000 mètres |
Température ambiante | -10°C à +40°C (déclassement nécessaire pour 40~50°C) |
Humidité | <95%RH, pas de condensation |
Dimensions structurelles
Dimensions (L x P x H) | 73 x 112,6 x 143 mm |
|---|---|
Taille de l'installation (A x B) | 60 x 129 mm |
Trou d'installation | Ф4.4 |
Assurance qualité
Ce produit est développé et fabriqué par Nanjing Oulu Electric Corp, Ltd. En tant qu'entreprise nationale de haute technologie spécialisée dans l'automatisation industrielle et les nouvelles énergies, nous disposons d'une équipe de R&D expérimentée et d'installations de production de pointe, qui se consacrent à la fourniture de produits et de solutions fiables et de haute qualité à des clients du monde entier.
Foire aux questions (FAQ)
1. L'EV200-0022G-T4 dispose-t-il d'une unité de freinage intégrée ?
Non. D'après le manuel, les modèles EV200 de 0,75kW à 2,2kW n'ont pas d'unité de freinage intégrée. Vous ne pouvez pas connecter une résistance de freinage externe directement à cette unité. Pour les applications nécessitant un arrêt rapide (charges à forte inertie), veuillez utiliser la fonction de freinage par injection de courant continu (paramètres P6-10 à P6-14) ou envisagez le modèle plus grand de 3,7 kW (EV200-0037G-T4), qui comprend une unité de freinage.
2. Puis-je utiliser une entrée monophasée 220V avec ce modèle ?
Non. L'EV200-0022G-T4 est conçu exclusivement pour une entrée triphasée de 380 V. Le raccordement d'une alimentation monophasée de 220 V entraînera un défaut de sous-tension (FU09). Le raccordement d'une alimentation monophasée de 220 V entraînera un défaut de sous-tension (FU09) et le variateur ne fonctionnera pas. Pour une entrée monophasée 220V, veuillez sélectionner l'EV200-0022G-S2.
3. Quelles sont les dimensions de cet appareil ?
Il s'agit d'un modèle “Narrow Body”. Ses dimensions sont les suivantes : hauteur : 180 mm, largeur : 85,5 mm, profondeur : 116,4 mm. Il est conçu pour être monté côte à côte avec d'autres unités afin d'économiser de l'espace dans l'armoire de commande.
4. Comment régler l'appareil pour une alimentation en eau à pression constante ?
Ce variateur est équipé d'un contrôleur PID intégré (groupe PA). Vous pouvez connecter un capteur de pression (0-10V ou 4-20mA) à la borne AI1. Réglez P0-03=8 (PID) pour contrôler la fréquence via le PID. Réglez PA-01 sur votre pourcentage de pression cible et PA-02=0 (retour AI1). Le variateur ajustera automatiquement la vitesse de la pompe pour maintenir la pression.
Guide de démarrage rapide (How-To)
Avertissement : la tension de 380 V est dangereuse. Débranchez l'alimentation avant de procéder au câblage.
Étape 1 : Installation mécanique
Monter l'appareil verticalement. Veillez à ce que l'entrée d'air en bas et l'évacuation en haut ne soient pas bloquées.
Étape 2 : Câblage
Entrée : Connecter une alimentation triphasée de 380 V aux bornes R, S, T.
Sortie : Connecter les fils du moteur de 2,2 kW à U, V, W.
Le sol : Connecter la terre à la borne PE.
Étape 3 : Configuration des paramètres Mise sous tension. Utiliser le clavier (touche PRG) pour entrer les paramètres :
P1-01 : 2,2 (puissance du moteur)
P1-02 : 380 (tension du moteur)
P1-03 : 5.1 (Courant du moteur - Vérifier la plaque signalétique !)
P1-04 : 50.00 (Fréquence)
P1-05 : 1440 (RPM)
Étape 4 : Auto-Tuning
Régler P0-01 = 0 (contrôle vectoriel).
Réglez P1-37 = 1 (autoréglage statique) ou 2 (autoréglage rotatif).
Appuyez sur RUN. Le variateur mesure les paramètres du moteur.
Étape 5 : Exécuter
Régler P0-02 = 1 pour la commande par terminal (interrupteur externe) ou 0 pour la commande par clavier.
Régler P0-03 = 2 pour utiliser le potentiomètre externe (AI1) pour le contrôle de la vitesse.
Caractéristiques principales et avantages
Corps étroit comme un livre (85,5 mm) : La conception étroite permet d'économiser environ 45% de volume d'armoire par rapport aux onduleurs 3HP traditionnels. Cela permet aux ingénieurs de placer plus de variateurs dans des armoires plus petites, réduisant ainsi les coûts globaux du projet.
Contrôle vectoriel sans capteur (SVC) à couple élevé : Utilisant des algorithmes avancés de vecteur de courant (P0-01=0), il fournit un couple de démarrage de 150% à 0,5Hz. Cela garantit un fonctionnement puissant et sans décrochage pour les charges à frottement élevé telles que les bandes transporteuses chargées de produits ou les mélangeurs de fluides visqueux.
Refroidissement par conduit d'air indépendant : Le variateur est doté d'un canal de refroidissement vertical droit qui isole le dissipateur thermique du circuit imprimé. Cela empêche la poussière conductrice (courante dans les usines de céramique et de textile) de s'accumuler sur les composants électroniques, ce qui garantit une fiabilité à long terme.
Fonctions textiles spécialisées : Le contrôle intégré de la fréquence d'oscillation (Swing Frequency) rend cet appareil idéal pour les bobineuses textiles, assurant une bobine de fil uniforme sans nécessiter de contrôleurs externes.
Configuration optimisée des E/S : Comprend 4 entrées numériques programmables, 1 entrée analogique et 1 sortie relais. Cette configuration rationalisée gère toutes les tâches d'automatisation essentielles, y compris le pas à pas à plusieurs vitesses et le retour d'information sur les défauts.
Adaptabilité au réseau : Conçu pour les fluctuations de tension de 380V ±15%, il garantit un fonctionnement stable même dans les usines dont l'alimentation électrique est instable. Il comprend également un régulateur automatique de tension (AVR) pour maintenir une tension de sortie constante.
Fichier | Taille | Action |
|---|---|---|
Guide de sélection des VFD.pdf | 4.2MB | |
VFD EV200 Manuel de l'utilisateur.pdf | 1.4MB |
