EV510A-0004G-S2: Single Phase Vector VFD | 0.4kW, 220V
Why Choose This 0.4 kW (0.5HP) 220V Single Phase Vector VFD?
Choosing the right drive is crucial for performance and reliability. This specific 0.4 kW (0.5HP) VFD is the ideal solution when your application requires more than just basic speed control.
- Precision in a Small Package: While many small VFDs only offer simple V/F control, this model provides advanced vector control. This is essential for applications needing stable speed under varying loads, high starting torque for demanding machinery, and overall smoother, more precise motor performance.
- Energy and Cost Efficiency: By precisely matching the motor’s speed to the application’s demand, this VFD significantly reduces energy consumption compared to running a motor at full speed, leading to lower operational costs. The integrated features, like the built-in PLC and PID controller, can also eliminate the need for external control components, saving on hardware costs and simplifying your system design.
- Aumento da vida útil do equipamento: As capacidades de arranque e paragem suaves reduzem o esforço mecânico nos motores, caixas de velocidades e correias. Esta aceleração gradual minimiza o desgaste, prolongando a vida útil de toda a sua maquinaria e reduzindo as necessidades de manutenção.
- Versatility for Complex Applications: With a rich set of I/O terminals and standard Modbus communication, this drive is built for integration. It’s perfect for creating smart, automated systems for conveyors, pumps, and specialized machinery where feedback and external control are necessary.
Campos de aplicação típicos

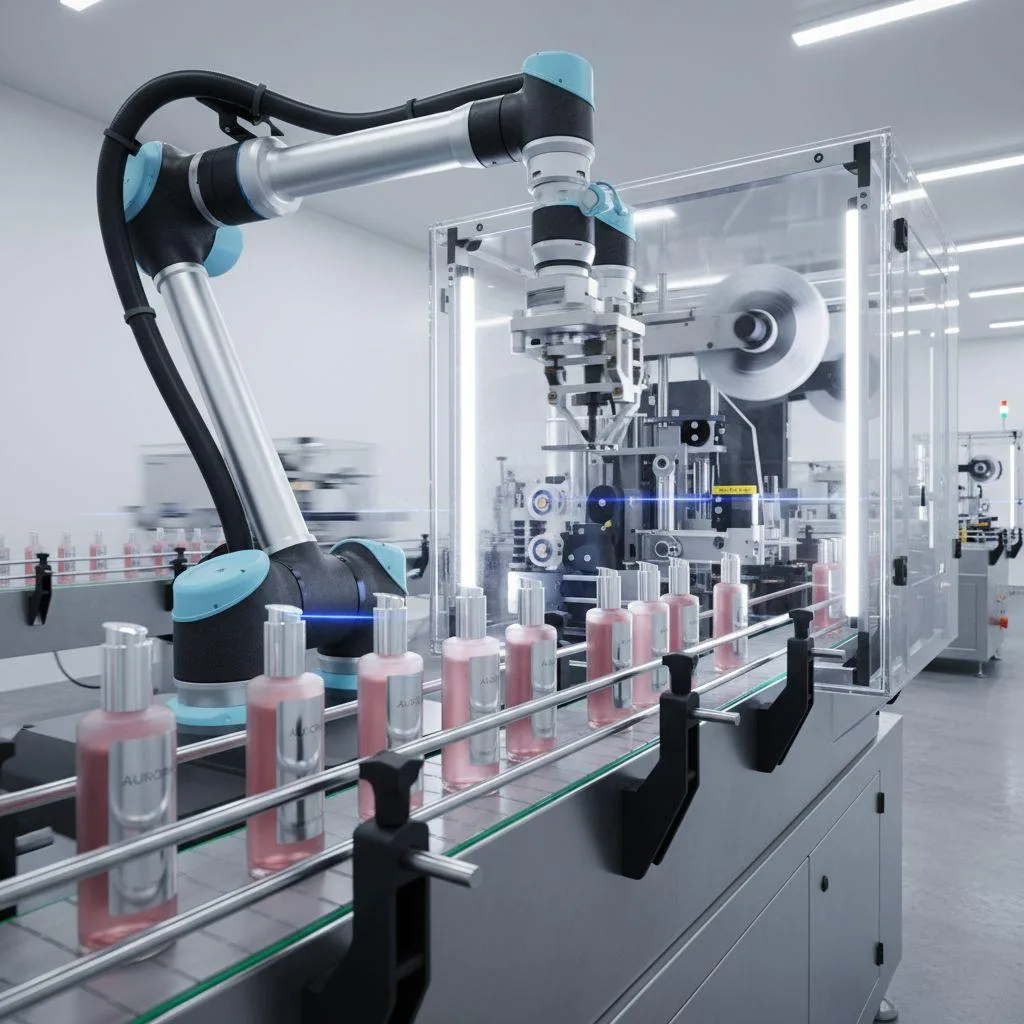

Light Packaging & Labeling Equipment
An excellent choice for a packaging machine VFD or for automatic labeling machine motor control systems.
Laboratory & Medical Equipment
Used for analytical instrument stirrers and medical centrifuge VFD applications that require smooth, vibration-free laboratory equipment motor control.

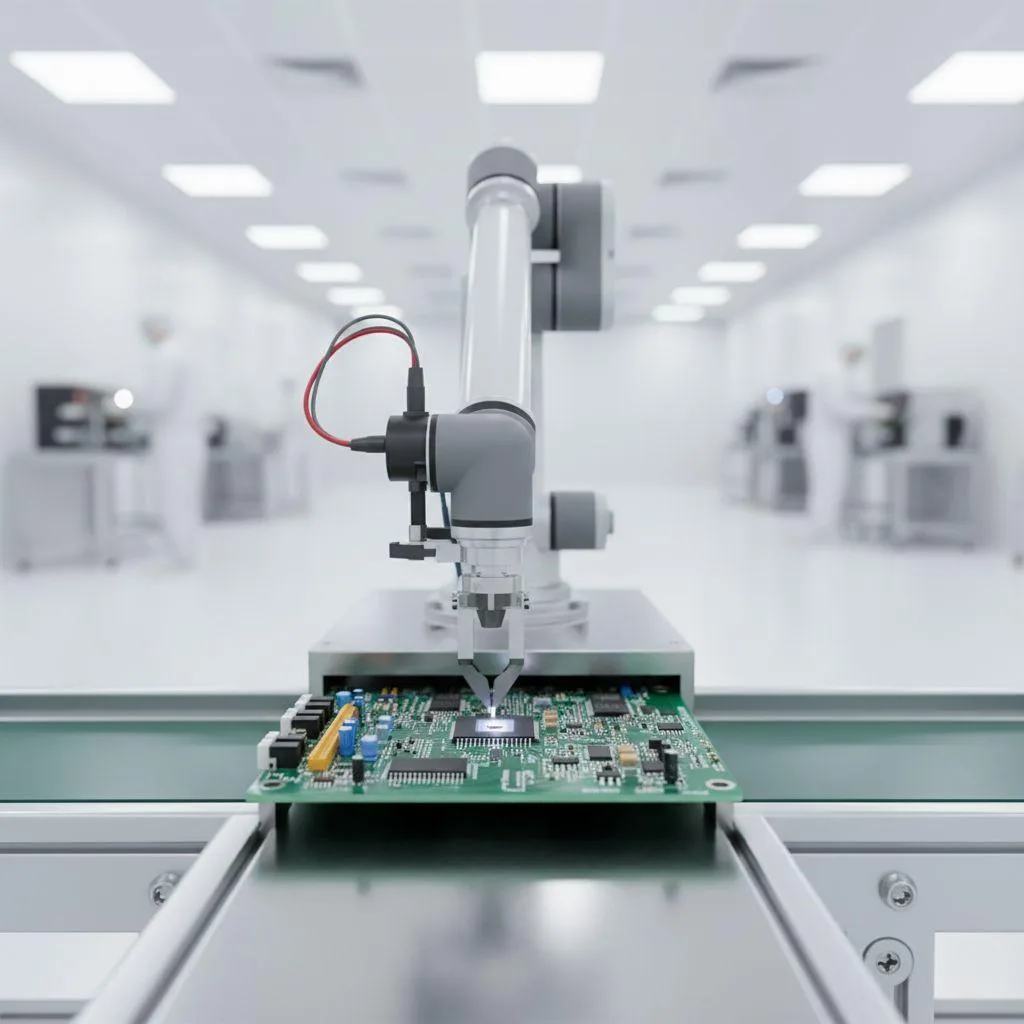

Electronics Manufacturing
For small assembly lines, plug-in machines, and other precision equipment.
Caraterísticas de controlo
Modo de controlo | Controlo vetorial sem sensores (SVC), Controlo vetorial em malha fechada (FVC), Controlo V/F |
|---|---|
Frequência mais elevada | Controlo vetorial: 0~500Hz; Controlo V/F: 0~500Hz |
Binário de arranque | 0,5Hz / 150% (em modo SVC) |
Gama de velocidades | 1:100 (SVC) |
Velocidade Precisão | ±0,5% (SVC) |
Capacidade de sobrecarga | 150% corrente nominal para 60s; 180% corrente nominal para 3s |
Especificações de E/S
Entrada digital | 7 canais, com 1 canal a suportar uma entrada de impulsos de alta velocidade até 100KHz |
|---|---|
Entrada analógica | 2 canais, suportando tensão de 0~10V ou entrada de corrente de 0~20mA |
Saída digital/pulso | 1 canal de saída de impulsos de alta velocidade (0~100kHz) |
Saída de relé | 2 canais de saída de relé |
Saída analógica | 2 canais, suportando corrente 0~20mA ou saída de tensão 0~10V |
Comunicação | RS-485 padrão (Modbus), suporta CANlink |
Ambiente operacional
Local de instalação | No interior, sem luz solar direta, sem poeiras, gases corrosivos, etc. |
|---|---|
Altitude | Abaixo de 1000 metros |
Temperatura ambiente | -10°C a +40°C (é necessária uma redução para 40~50°C) |
Humidade | <95%RH, sem condensação |
Dimensões estruturais
Dimensões (L x P x A) | 112 x 118 x 180 mm |
|---|---|
Tamanho da instalação (A x B) | 101 x 171 mm |
Furo de instalação | φ4.6 |
Peso | 1,3 kg |
Garantia de qualidade
Este produto é desenvolvido e fabricado pela Nanjing Oulu Electric Corp, Ltd. Como uma empresa nacional de alta tecnologia centrada na automação industrial e nas novas energias, temos uma equipa de I&D experiente e instalações de produção avançadas, dedicadas a fornecer produtos e soluções fiáveis e de alta qualidade a clientes de todo o mundo.
Perguntas frequentes (FAQ)
1. Qual é a diferença entre o controlo V/F e o controlo vetorial sem sensores (SVC)?
O controlo V/F é um método básico de regulação da velocidade do motor, adequado para cargas de utilização geral, como ventoinhas e bombas, em que o controlo preciso do binário não é crítico. O Controlo Vetorial Sem Sensor (SVC) é um algoritmo mais avançado que proporciona um controlo preciso do binário do motor sem necessitar de um codificador. Proporciona um binário de arranque mais elevado a baixas velocidades e uma melhor estabilidade da velocidade, tornando-o ideal para equipamentos mais exigentes.
2. Como selecciono o modelo de VFD adequado para o meu motor?
The selection of a VFD primarily depends on three core parameters: the motor’s rated power, rated voltage, and the application’s load type. For example, in the model EV510A-0004G-S2, “0004” indicates it’s for a 0.4kW motor, “G” stands for general-purpose load (suitable for constant torque applications), and “S2” signifies a single-phase 220V input. Always ensure the VFD’s rated current is greater than or equal to the motor’s rated current.
3. Quais são os requisitos do ambiente de instalação para o inversor?
Para garantir um funcionamento estável e uma longa vida útil, o inversor deve ser instalado no interior, numa área bem ventilada e longe da luz solar direta. A temperatura ambiente deve estar entre -10°C e +40°C, com humidade inferior a 95%RH e sem condensação. A altitude de instalação deve ser inferior a 1000 metros e a área deve estar livre de poeira, gases corrosivos e materiais inflamáveis.
4. O que acontece se houver uma falha de energia momentânea?
Esta série de inversores possui uma função “ride-through” (paragem instantânea, não paragem). Na eventualidade de uma breve queda de tensão na rede eléctrica ou de uma interrupção momentânea, o VFD pode utilizar a energia fornecida pelo motor para compensar a perda de tensão, permitindo-lhe continuar a funcionar durante um curto período e evitando interrupções na produção.
Guia de início rápido (Como fazer)
Aviso: Os passos seguintes são apenas um guia básico. Todos os trabalhos eléctricos devem ser executados por pessoal profissional qualificado. Antes de qualquer instalação eléctrica, certifique-se de que a alimentação principal está completamente desligada e aguarde pelo menos 10 minutos para que os condensadores internos do VFD se descarreguem completamente.
Passo 1: Instalação
Monte o inversor verticalmente numa superfície robusta e não inflamável, como uma placa de montagem metálica. Certifique-se de que existe espaço suficiente à volta da unidade (recomenda-se pelo menos 100 mm) para uma ventilação e dissipação de calor adequadas.
Passo 2: Cablagem do circuito principal
- Ligar as linhas de alimentação monofásicas de 220V AC aos terminais de entrada do inversor
ReS(L1/L2). - Ligar os três fios do motor assíncrono trifásico aos terminais de saída do inversor
U,V, eW. - Ligar firmemente o fio de terra à tomada de terra do inversor
PE(Terra de proteção).
Passo 3: Cablagem do circuito de controlo (para arranque/paragem básicos)
- Ligar uma extremidade de um interrutor externo (ou botão) ao terminal de entrada digital
S1. - Ligar a outra extremidade do interrutor ao terminal comum
COM. - Definir parâmetro
P0-02(Seleção da fonte de comando) para “1” (Canal de comando do terminal). - Definir parâmetro
P4-00(Seleção da função S1) para “1” (Marcha em frente).
Passo 4: Definição dos parâmetros do motor e regulação automática
- Aquando da primeira ligação, introduza com precisão os seguintes parâmetros da placa de identificação do seu motor:
P1-01: Motor Rated Power (set to 0.4kW)P1-02: Tensão nominal do motor (definida para 220V)P1-03: Corrente nominal do motorP1-04: Frequência nominal do motorP1-05: Velocidade nominal do motor
- Para um desempenho ótimo do controlo vetorial, execute uma sintonização automática do motor. Definir o parâmetro
P1-37(Método de auto-ajuste do motor) para “2” (auto-ajuste dinâmico) e arranque o inversor.
Etapa 5: Execução do teste
Depois de confirmar que todos os cabos e definições de parâmetros estão corretos, ligue a alimentação principal. Feche o interrutor externo ligado entre S1 e COM. O motor deve começar a rodar na direção da frente. Abra o interrutor e o motor pára de acordo com o tempo de desaceleração definido.
Principais caraterísticas e vantagens
- Precise Low-Speed Control Performance: Employs advanced sensorless vector control (SVC) technology to achieve smooth and precise motor control even under light loads, providing up to 150% starting torque at just 0.5Hz for low-speed high-torque applications.
- Sufficient Safety Margin: Designed for general-purpose (G-type) loads, it can withstand 150% of the rated current for 60 seconds and 180% for 3 seconds, providing ample safety protection for small vector control VFD applications against unexpected load fluctuations.
- Highly Integrated Control Functions: Features a built-in PLC, multi-speed operation, and VFD with PID control, allowing engineers to implement more complex automation sequences without an external controller, which is especially suitable for space and cost-sensitive applications.
- Proteção abrangente do sistema: Fornece múltiplas funções de proteção, incluindo sobrecorrente, sobretensão, subtensão, sobreaquecimento, sobrecarga e perda de fase de saída, com deteção de curto-circuito do motor ligado para garantir um funcionamento seguro e fiável.
- Flexible I/O Configuration: Standard on this single-phase 220V VFD are 7 digital inputs (including one high-speed pulse), 2 analog inputs, 2 relay outputs, and 2 analog outputs, offering powerful expansion capabilities for connecting sensors and actuators, including Modbus RS485 VFD communication.
- Design compacto e eficiente: O design estrutural optimizado torna-o mais pequeno do que a geração anterior, pesando apenas cerca de 1,3 kg, poupando efetivamente espaço de instalação e facilitando a integração em equipamento compacto.
